Введение
3D-сканеры стали неотъемлемой частью цифрового производства, позволяя быстро и точно оцифровывать объекты любой сложности. Их интеграция с 3D-печатью ускоряет разработку, облегчает реверс-инжиниринг и обеспечивает высокий уровень контроля качества. В этом материале рассмотрим основные виды 3D-сканеров, их возможности и ключевые сферы применения в 3D-печати.
Виды 3D-сканеров
Существует несколько технологий 3D-сканирования, каждая из которых подходит для разных задач и типов объектов:

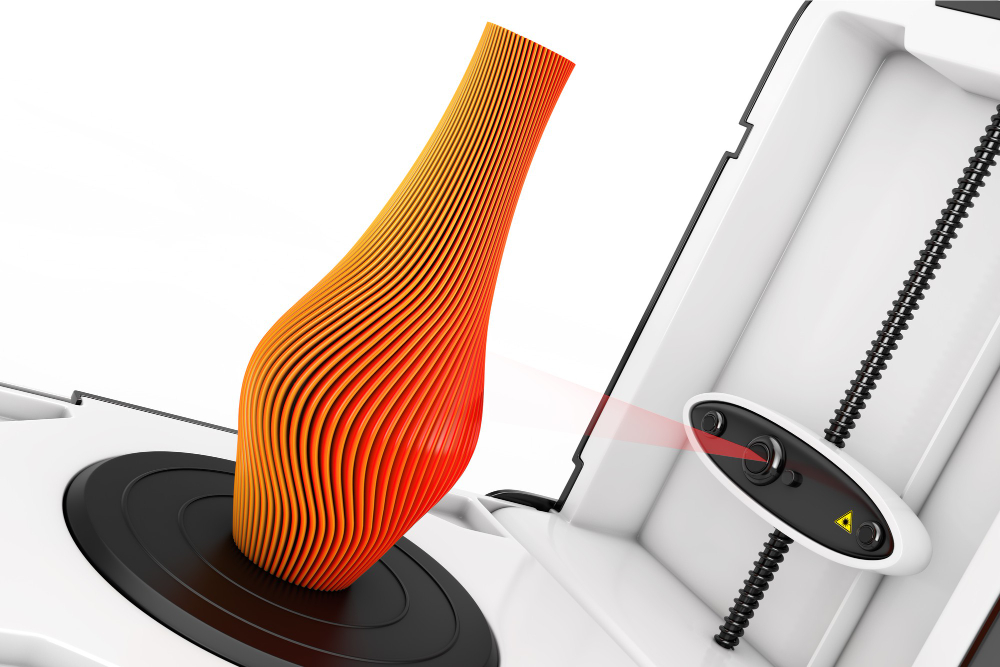

- Лазерные триангуляционные сканеры — используют лазерный луч для измерения расстояния до поверхности объекта. Обеспечивают высокую точность (до 0,1 мм), подходят для сканирования непрозрачных и сложных по форме предметов. Ограничения: плохо работают с прозрачными и блестящими поверхностями без специальной подготовки.

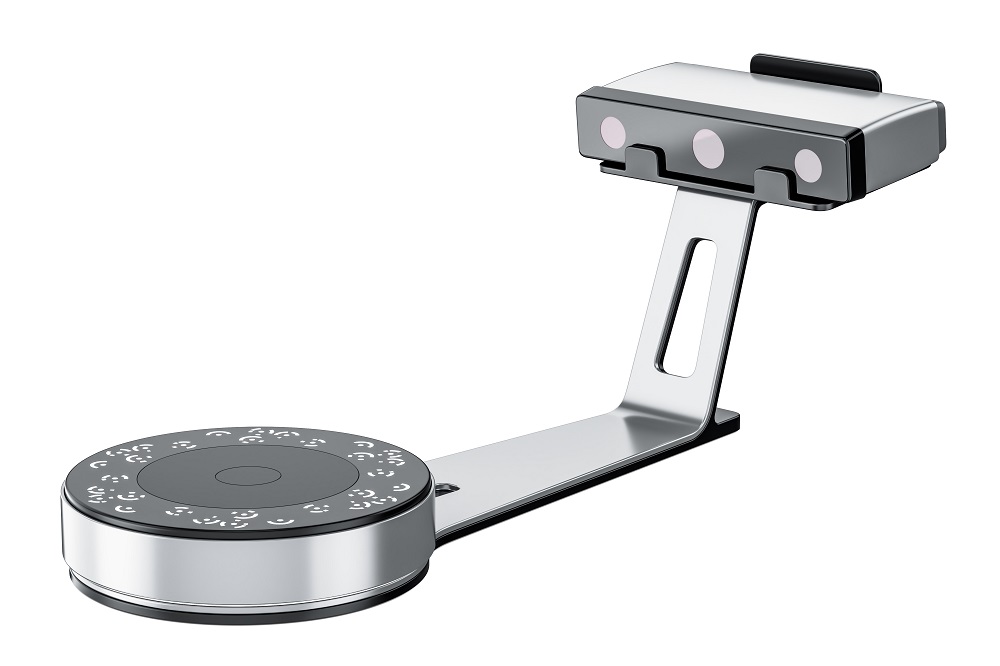

- Оптические сканеры со структурированным светом — проецируют на объект световую сетку, фиксируя деформации рисунка. Отличаются высокой скоростью и точностью, подходят для большинства промышленных и дизайнерских задач. Чувствительны к внешнему освещению и свойствам поверхности.
- Сканеры с датчиком глубины (Time-of-Flight, ToF) — используют инфракрасные лучи для определения расстояния до объекта. Просты в использовании, подходят для сканирования крупных объектов, но уступают в детализации профессиональным моделям.
- Фотограмметрические системы — строят 3D-модель на основе серии перекрывающихся фотографий, обработанных специальным ПО. Доступное решение для хобби и архивации, но уступает по точности другим технологиям.
- Контактные сканеры — физически касаются поверхности объекта щупом. Используются для метрологического контроля, обеспечивают высочайшую точность, но не подходят для мягких или сложных по форме объектов.
Возможности современных 3D-сканеров
- Создание высокоточных цифровых копий объектов любой формы и размера.
- Быстрое получение 3D-моделей для редактирования, прототипирования и производства.
- Сканирование сложных, органических и нестандартных деталей, недоступных для традиционных методов измерения.
- Передача не только геометрии, но и текстуры/цвета объекта (для оптических моделей).
- Автоматизация контроля качества, выявление дефектов и несоответствий на разных этапах производства.
- Архивация и сохранение цифровых копий уникальных или изношенных деталей для последующего восстановления или тиражирования.
- Интеграция с CAD/CAM-системами для быстрого перехода от сканирования к моделированию и печати.
Применение 3D-сканеров в 3D-печати
В связке с 3D-принтерами сканеры открывают широкие возможности для инженеров, дизайнеров и производителей:
- Реверс-инжиниринг — восстановление и копирование деталей, снятых с производства, или создание модифицированных версий существующих изделий.
- Быстрое прототипирование — сокращение цикла разработки за счет мгновенного переноса физического объекта в цифровую среду и последующей 3D-печати.
- Контроль качества — сравнение напечатанных деталей с цифровым эталоном, выявление отклонений и дефектов, оптимизация параметров печати.
- Персонализация — создание индивидуальных изделий по скану тела, лица или других объектов (стоматология, протезирование, аксессуары).
- Архивация и реставрация — сохранение культурного наследия, восстановление утраченных или поврежденных объектов путем 3D-сканирования и последующей печати.
- Оптимизация производства — корректировка цифровых моделей на основе сканов реальных деталей для повышения точности и снижения брака.
Сравнительная таблица видов 3D-сканеров
| Тип сканера | Принцип работы | Точность | Преимущества | Недостатки | Применение |
|---|---|---|---|---|---|
| Лазерный | Лазерная триангуляция | 0,01–0,1 мм | Высокая детализация, точность | Плохо работает с прозрачными/блестящими объектами | Промышленность, прототипирование, контроль качества |
| Оптический (структурированный свет) | Проекция световой сетки | 0,02–0,2 мм | Скорость, универсальность | Чувствительность к освещению, свойствам поверхности | Дизайн, медицина, архивация |
| ToF/глубинный | Инфракрасное излучение | 0,2–1 мм | Простота, работа с крупными объектами | Низкая детализация | Архитектура, инвентаризация, хобби |
| Фотограмметрический | Множественные фотографии | 0,2–1 мм | Доступность, мобильность | Зависимость от качества фото, низкая точность | Архивация, реставрация, хобби |
| Контактный | Физический контакт | 0,001–0,01 мм | Метрологическая точность | Медленно, не для мягких объектов | Калибровка, контроль, измерения |
Критерии выбора 3D-сканера для 3D-печати
- Требуемая точность — для высокоточных деталей выбирайте лазерные или оптические сканеры.
- Размеры объектов — портативные модели подходят для мелких и средних предметов, стационарные — для крупных изделий.
- Сложность поверхности — для сложных форм и текстур выбирайте сканеры с высоким разрешением и поддержкой цветового сканирования.
- Скорость работы — для массового прототипирования и контроля качества важна высокая скорость сканирования.
- Совместимость с ПО и 3D-принтерами — проверьте, поддерживает ли сканер экспорт в популярные форматы STL, OBJ, PLY и интеграцию с CAD-системами.
- Бюджет и задачи — для хобби и обучения подойдут фотограмметрические и недорогие оптические сканеры, для промышленности — профессиональные лазерные и метрологические модели.
Заключение
3D-сканеры становятся ключевым инструментом в цифровом производстве, позволяя быстро и точно переносить физические объекты в виртуальную среду для последующей 3D-печати. Разнообразие технологий сканирования позволяет подобрать оптимальное решение для любых задач — от хобби до высокоточного промышленного производства. Грамотный выбор сканера и интеграция с 3D-принтером открывают новые горизонты для творчества, оптимизации процессов и повышения качества изделий.
