Введение

3D печать стала незаменимой технологией для производства сложных моделей с высокой точностью. Однако выполнение успешной печати таких объектов невозможно без применения опорных структур — вспомогательных конструкций, которые поддерживают нависающие элементы и предотвращают деформации во время процесса. Правильное использование поддержек обеспечивает не только стабильность процесса, но и качество готового изделия.

В данной статье подробно разбирается назначение, виды и технические особенности опорных структур, а также даются рекомендации по их настройке и удалению после печати, что особенно важно для сложных моделей с выступами, мостами и тонкими деталями.

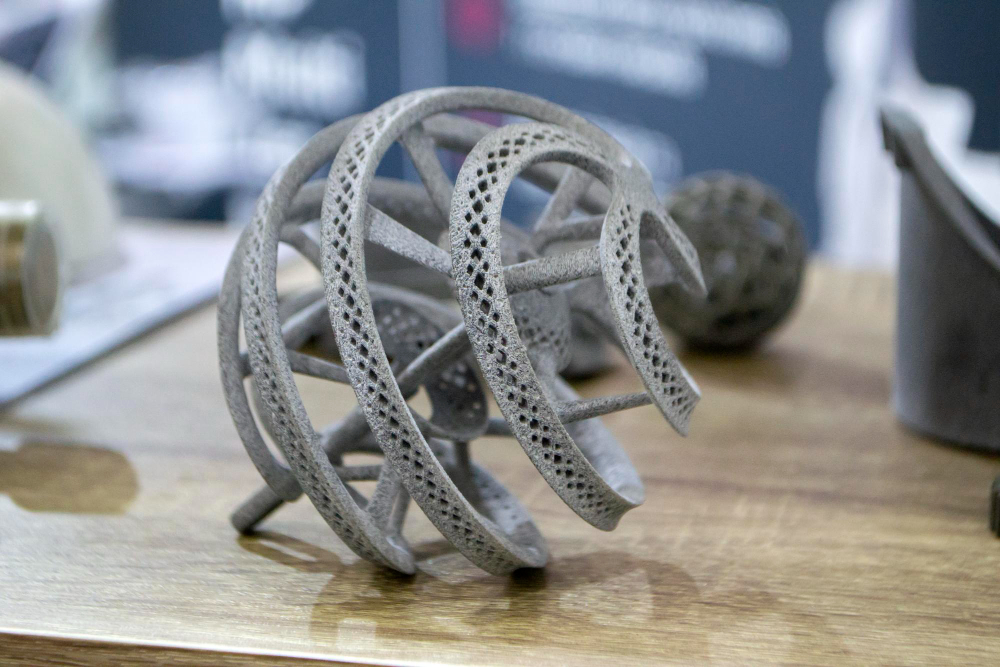

Сложная модель

Значение опорных структур

Опорные структуры служат нескольким важным целям при 3D печати:

  • Фиксация модели на платформе, предупреждающая смещение и коробление во время печати;
  • Поддержка нависающих элементов, наклонов и мостиков, которые иначе не смогут быть успешно напечатаны без деформаций;
  • Обеспечение точности геометрии сложных элементов, позволяющих создавать детализированные и функциональные изделия;
  • Уменьшение брака и сбоев в процессе печати благодаря надежной фиксации модели и правильному распределению нагрузки.

Без опорных конструкций многие модели с выступами, резьбой и сложной формой будут либо напечатаны с дефектами, либо полностью непригодны. Правильно подобранные поддержки минимизируют количество потраченного материала и облегчают постобработку.

Типы опорных структур

Современные технологии 3D печати используют несколько основных видов опор, которые подбираются в зависимости от технологии печати, материала и сложности модели.

Вертикальные (решетчатые) поддержки

Это наиболее распространённый вид поддержек, представляющий собой вертикальные колонны или сетку, соприкасающиеся с выступами модели. Данный тип обеспечивает надежную фиксацию и подходит для большинства FDM-принтеров.

Недостатком является повышенный расход материала и более трудоемкая постобработка, так как удаления таких поддержек требует аккуратности, чтобы не повредить поверхность изделия.

Древовидные поддержки

Особая конструкция, имитирующая дерево с основным стволом и многочисленными тонкими ответвлениями, которые поддерживают нависающие элементы в точках контакта. Древовидные поддержки позволяют значительно экономить материал и облегчают удаление, снижая риск повреждения модели.

Подходят для деталей с большим количеством мелких выступов и сложной геометрией.

Башеночные поддержки

Эти поддержки представляют собой массивные основания и сужающиеся вверх "башни", которые фиксируют небольшие выступы и выступающие элементы. Башни обеспечивают стабильность при печати, но занимают минимальную площадь.

Растворимые поддержки

Используются в многоматериальных принтерах, где опорный материал отличается от основного и растворяется в воде или специальном растворе. Это идеальный вариант для сложных моделей с труднодоступными опорными участками, так как удаление поддержек не требует механического воздействия.

Настройки и параметры поддержек

Для эффективного применения опорных структур необходимо учитывать ключевые настройки программного обеспечения слайсера и параметры печати:

  • Угол нависающих элементов: обычно поддержка требуется для углов свыше 45 градусов от вертикали, а также для «мостиков» длиной свыше 5 мм;
  • Плотность поддержек: определяет количество и расположение опор, балансируя между прочностью и экономией материала;
  • Режим расположения: "Касание платформы" — опоры строятся только от стола печати, "Повсюду" — опоры могут располагаться под нависающими частями внутри модели;
  • Расстояние между поддержкой и моделью: дистанция, которая обеспечивает легкость удаления, но при этом сохраняет устойчивость конструкции;
  • Тип структуры поддержек: треугольная, линейная, сетчатая, перекрестная — выбор зависит от характера модели и предпочтений мастера.

Удаление поддержек после печати

После завершения печати важно аккуратно удалить опорные структуры, сохранив целостность и красоту изделия. В зависимости от типа поддержки способы удаления отличаются:

  • Механическое удаление: для большинства обычных поддержек необходимо применять плоскогубцы, ножи или специальные инструменты, аккуратно отделяя опоры;
  • Растворение: при использовании растворимых материалов модель помещается в воду или химический раствор для растворения поддержек без механического воздействия;
  • Обработка поверхности: после удаления опор поверхность может требовать шлифовки, зачистки или дополнительной отделки для устранения следов;
  • Использование нагрева: в некоторых случаях прогрев позволяет размягчить остатки поддержек и уменьшить повреждения.

3D печать

Практические советы по работе с поддержками

Опытные специалисты рекомендуют соблюдать несколько простых правил для эффективного использования опорных структур:

  • Оптимизируйте ориентацию модели на платформе, чтобы минимизировать количество необходимых поддержек и улучшить качество печати;
  • Используйте автоматическую генерацию поддержек в слайсере, а затем при необходимости корректируйте расположение вручную;
  • Выбирайте древовидные поддержки для сложных моделей с множеством нависающих элементов, чтобы облегчить удаление и снизить расход материала;
  • При печати мелких и хрупких деталей старайтесь увеличить расстояние между опорой и моделью, чтобы избежать повреждения;
  • Перед печатью тестируйте различные настройки поддержки для достижения оптимального баланса между прочностью и легкостью удаления.

С правильным подбором и настройкой опорных структур 3D печать станет более надежной и качественной, открывая возможности для создания по-настоящему сложных и детализированных моделей любой сложности.
